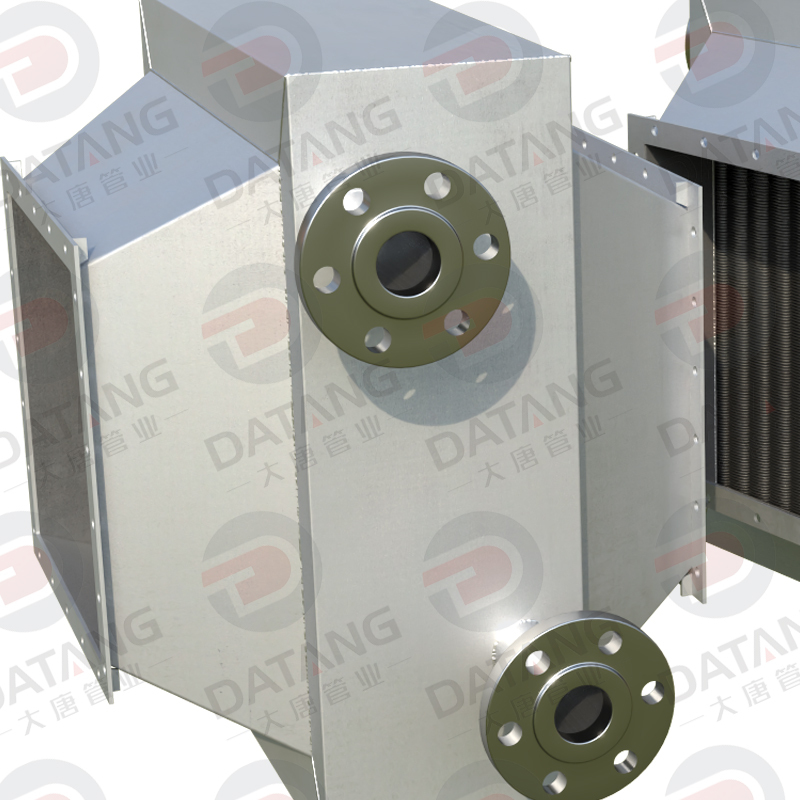

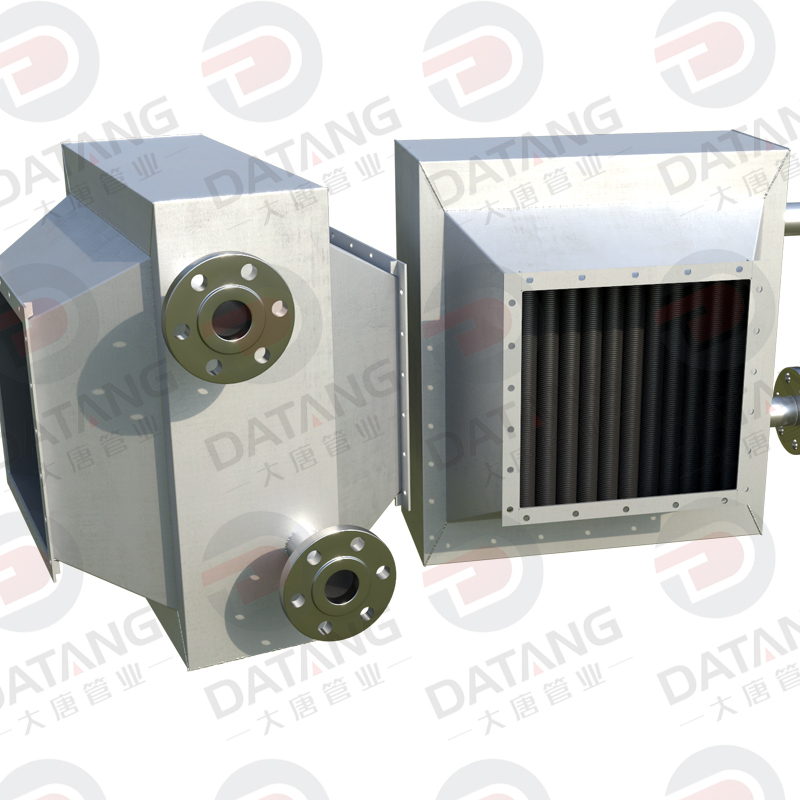

Ein vertikaler Wärmerohr-Wärmetauscher ist ein hocheffizientes System zur industriellen Abwärmerückgewinnung, das speziell für vertikale Rauchgas- und Abgassysteme entwickelt wurde.
Durch den Einsatz moderner Wärmerohr-Phasenwechseltechnologie gewinnt das System wertvolle Wärmeenergie aus Hochtemperatur-Abgasen zurück, die beispielsweise von Industrieöfen, Kesseln, Brennöfen, Trocknungsanlagen und thermischen Prozessanlagen erzeugt werden.
Die Wärmeübertragung erfolgt über hermetisch geschlossene Wärmerohre. Dabei wird die Wärme vom heißen Rauchgasbereich auf ein Nutzmedium wie Luft, Wasser oder Thermoöl übertragen.
Durch diese Technologie ermöglicht der vertikale Wärmerohr-Wärmetauscher:
Die vertikale Bauweise ermöglicht eine direkte Integration in bestehende Schornstein- und Abgaskanalsysteme und macht das Gerät zu einer idealen Lösung für industrielle Wärmerückgewinnungsanwendungen.
Der Betrieb basiert auf dem Prinzip der Verdampfungs- und Kondensationszirkulation eines Wärmerohrs.
Ein Wärmerohr besteht aus zwei Funktionsbereichen:
Der Verdampfungsbereich befindet sich innerhalb des heißen vertikalen Rauchgaskanals.
Das Arbeitsmedium im Wärmerohr nimmt die Wärmeenergie des heißen Abgases auf und verdampft.
Der Kondensationsbereich befindet sich außerhalb des Rauchkanals in der Wärmeaustauschkammer.
Der Wärmedampf gibt beim Kondensieren seine Energie an das Heizmedium ab, beispielsweise:
Nach der Kondensation fließt das Arbeitsmedium durch Schwerkraft oder Kapillarwirkung automatisch zurück in den Verdampfungsbereich.
Dadurch entsteht ein kontinuierlicher Wärmeübertragungsprozess ohne zusätzliche mechanische Antriebssysteme.
Das Kernstück des Systems ist das versiegelte Vakuum-Wärmerohr.
Jedes Wärmerohr wird unter Vakuumbedingungen hergestellt und mit einem geeigneten Arbeitsmedium gefüllt.
Typische Arbeitsmedien:
Die Wärmerohre werden vertikal installiert:
| Parameter | Spezifikation |
|---|---|
| Wärmerohrtyp | Versiegeltes Vakuum-Wärmerohr |
| Installationsrichtung | Vertikale Anordnung |
| Wärmeübertragungsprinzip | Phasenwechsel-Wärmeübertragung |
| Verdampfungsbereich | Installation im Rauchgaskanal |
| Kondensationsbereich | Externe Wärmetauscherkammer |
| Arbeitsmedium | Wasser, Thermoöl oder kundenspezifische Medien |
| Hauptvorteil | Hohe Effizienz, geringer Wärmewiderstand, keine beweglichen Teile |

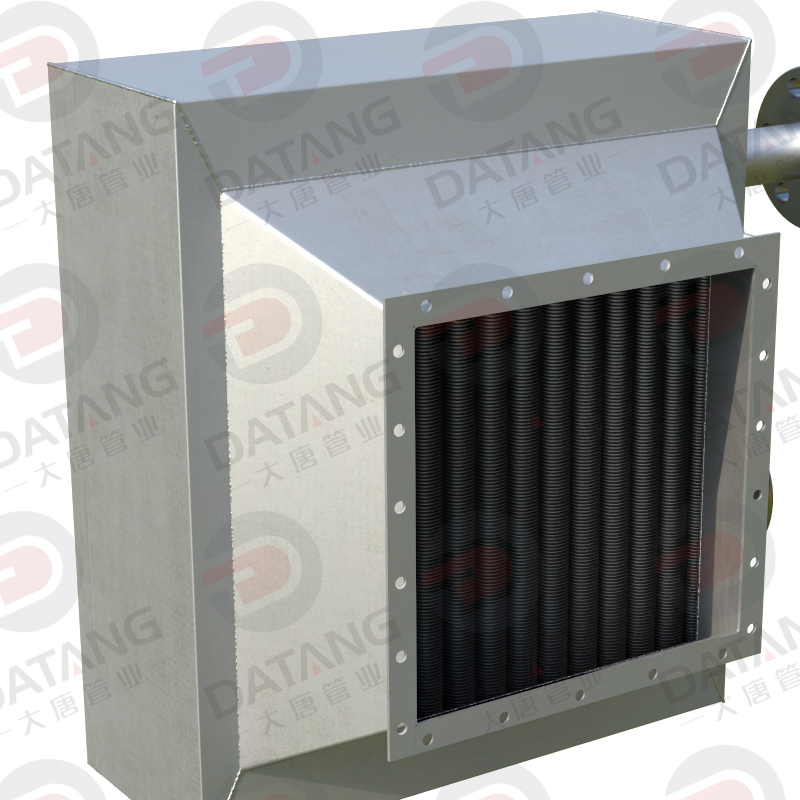

Um die Wärmeübertragung auf der Rauchgasseite zu verbessern, werden die Wärmerohre mit hochfrequenzgeschweißten Rippen ausgestattet.
Die Rippen vergrößern die Wärmeübertragungsfläche zwischen heißem Abgas und Wärmerohr und erhöhen dadurch die Wärmeaufnahmeleistung.
Die Wärmeabgabeseite kann entsprechend den Anforderungen angepasst werden:
| Parameter | Spezifikation |
|---|---|
| Wärmeübertragungsverstärkung Rauchgasseite | Hochfrequenzgeschweißte Rippen |
| Funktion | Vergrößerung der Wärmeübertragungsfläche |
| Materialoptionen | Kohlenstoffstahl, Edelstahl, Legierungen |
| Mediumseite | Glattrohr oder Rippenrohr möglich |
| Anwendung | Hochtemperatur-Abwärmerückgewinnung |
Der äußere Bereich des Wärmetauschers verfügt über ein isoliertes Wärmeaustauschgehäuse.
Im Inneren sorgen speziell entwickelte Leitbleche für:
Optional können Reinigungssysteme integriert werden, um langfristig eine stabile Leistung sicherzustellen.
Verfügbare Reinigungssysteme:
| Parameter | Beschreibung |
|---|---|
| Außengehäuse | Isolierte Wärmeaustauschkammer |
| Innenstruktur | Strömungsleitbleche |
| Wärmeträger | Luft, Wasser oder andere Medien |
| Reinigungssystem | Optional: Rußbläser oder Druckluftreinigung |
| Hauptfunktion | Verbesserung der Wärmerückgewinnung und Reduzierung von Verschmutzungen |
Der vertikale Wärmerohr-Wärmetauscher verwendet hochtemperaturbeständige Dichtungssysteme, um Rauchgasverluste zu verhindern und einen sicheren Betrieb zu gewährleisten.
Ein verstärktes Tragrahmensystem sorgt für eine stabile Installation auch unter Bedingungen mit:
| Parameter | Beschreibung |
|---|---|
| Dichtungstyp | Hochtemperaturbeständige Abdichtung |
| Montageunterstützung | Stahlrahmenkonstruktion |
| Leckagevermeidung | Minimierung von Luft- und Rauchgasverlusten |
| Strukturstabilität | Geeignet für kontinuierlichen Industriebetrieb |
| Wartung | Einfache Inspektion und Austauschmöglichkeiten |
| Parameter | Typische Spezifikation |
|---|---|
| Gerätetyp | Vertikaler Wärmerohr-Wärmetauscher |
| Hauptanwendung | Kesselabgas, Industrieöfen, Brennöfen, Prozesswärmerückgewinnung |
| Wärmeübertragungstechnologie | Wärmerohr-Phasenwechseltechnologie |
| Installationsart | Vertikale Rauchgasinstallation |
| Wärmequellentemperatur | Kundenspezifisch entsprechend Anwendung |
| Heizmedium | Luft, Wasser, Thermoöl usw. |
| Wärmerohrmaterial | Kohlenstoffstahl, Edelstahl, Legierungen |
| Oberflächenbehandlung | Korrosionsschutzbeschichtung verfügbar |
| Reinigungssystem | Druckluftreinigung / Rußbläser |
| Betriebsweise | Passive Wärmeübertragung ohne zusätzlichen Energiebedarf |
| Lebensdauer | Lange Betriebsdauer bei regelmäßiger Wartung |
Die Wärmerohr-Technologie ermöglicht eine schnelle Wärmeübertragung mit sehr guter Wärmeleitfähigkeit.
Dadurch kann ein großer Anteil der Energie aus heißen Industrieabgasen zurückgewonnen werden.
Die vertikale Konstruktion benötigt wenig Installationsfläche und kann einfach in bestehende:
integriert werden.
Da keine beweglichen mechanischen Komponenten vorhanden sind, bietet das System:
Der vertikale Wärmerohr-Wärmetauscher eignet sich für zahlreiche Industriebereiche:
Die geschlossene Wärmerohrstruktur verhindert eine Vermischung zwischen Rauchgas und Heizmedium.
Dadurch wird eine saubere und sichere Wärmerückgewinnung gewährleistet.
| Industrie | Anwendung |
|---|---|
| Energieerzeugung | Rückgewinnung von Kesselabwärme |
| Zementindustrie | Nutzung von Ofenabwärme |
| Stahlindustrie | Rückgewinnung von Hochtemperatur-Abgaswärme |
| Chemische Industrie | Prozesswärmerückgewinnung |
| Lebensmittelindustrie | Effizienzsteigerung bei Dampf- und Trocknungsanlagen |
| Biomasseenergie | Rückgewinnung von Verbrennungsabwärme |
Der vertikale Wärmerohr-Wärmetauscher zur industriellen Abwärmerückgewinnung ist eine fortschrittliche Lösung zur effizienten Nutzung von Hochtemperatur-Abgaswärme.
Durch die Kombination aus:
ermöglicht dieses System eine deutliche Verbesserung der Energieeffizienz und eine Reduzierung industrieller Betriebskosten.
Für Unternehmen, die Energieeinsparung, Emissionsreduzierung und nachhaltige Wärmerückgewinnung realisieren möchten, ist der vertikale Wärmerohr-Wärmetauscher eine zuverlässige und langlebige Lösung.
