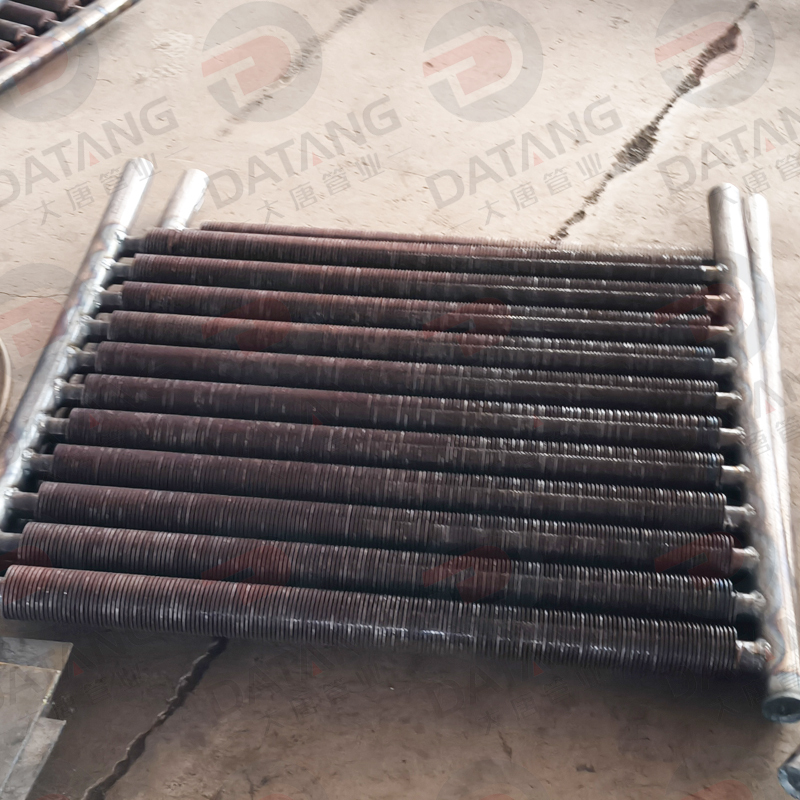

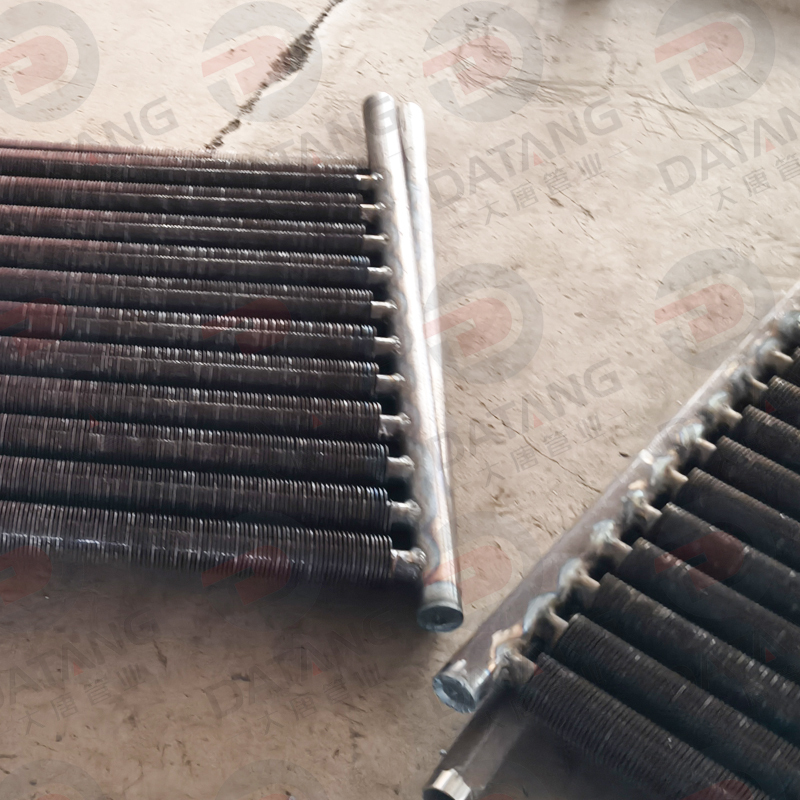

Ein Dampf-Lamellenrohrheizkörper (englisch: Steam Finned Tube Radiator, Steam Finned Tube Heat Exchanger oder Steam Air Heater) ist ein leistungsstarker Dampf-Luft-Wärmetauscher, der speziell für den Einsatz mit Hochtemperatur-Sattdampf oder überhitztem Dampf entwickelt wurde.
Das Gerät gehört zur Kategorie der Dampfregister und industriellen Luftheizsysteme.
Durch die Montage von Metalllamellen auf der Außenseite der Stahlrohre wird die Wärmeübertragungsfläche erheblich vergrößert. Der Dampf gibt seine Wärmeenergie durch Kondensation im Rohrinneren ab. Die dabei entstehende Wärme wird über die Rohrwand, Lamellen und Luftströmung schnell an die Umgebungsluft übertragen.
Dampf-Lamellenrohrheizkörper werden häufig eingesetzt in:
Sie sind eine zuverlässige Lösung für industrielle Anwendungen mit Dampfbetrieb und hoher Wärmeleistung.
Ein industrieller Dampf-Lamellenrohrheizkörper besteht hauptsächlich aus folgenden Komponenten:
Das Grundrohr ist das drucktragende Bauteil des Wärmetauschers. Es dient zur sicheren Führung des Dampfes und zur Wärmeübertragung.
Für industrielle Anwendungen werden häufig nahtlose Kohlenstoffstahlrohre verwendet.
| Parameter | Spezifikation |
|---|---|
| Rohrmaterial Standard | Nahtloser Kohlenstoffstahl |
| Werkstoff | 20# Stahl |
| Betriebsdruck | 1,0–1,6 MPa |
| Sonderausführung Druck | Bis 2,5 MPa |
| Dampftemperatur | 100–220 °C |
| Medium | Sattdampf / überhitzter Dampf |
Für Anwendungen mit höheren Anforderungen an Korrosionsschutz und Hygiene sind Edelstahlrohre verfügbar.
| Werkstoff | Eigenschaften |
|---|---|
| Edelstahl 304 | Gute Korrosionsbeständigkeit und einfache Reinigung |
| Edelstahl 316 | Verbesserte Beständigkeit gegen aggressive Medien |
Die verstärkte Rohrstruktur gewährleistet einen sicheren Betrieb auch bei wiederholten Druck- und Temperaturschwankungen.
Die außenliegenden Lamellen erhöhen die Wärmeübertragungsfläche erheblich und verbessern dadurch die Luftseitige Wärmeleistung.
Im Vergleich zu einem einfachen Rohr ohne Lamellen kann die Wärmeübertragungsfläche um das 3- bis 8-Fache erhöht werden.
Herstellungsverfahren:
Eigenschaften:
| Vorteil | Beschreibung |
|---|---|
| Feste Verbindung | Hohe Stabilität zwischen Rohr und Lamelle |
| Gute Wärmeleitung | Effektive Wärmeübertragung |
| Mechanische Festigkeit | Geeignet für industrielle Umgebungen |
Eigenschaften:
| Merkmal | Vorteil |
|---|---|
| Geringes Gewicht | Einfachere Installation |
| Hohe Wärmeleitfähigkeit | Verbesserte Heizleistung |
| Gute Korrosionsbeständigkeit | Längere Nutzungsdauer |
Die Lamellen werden eng mit dem Rohr verbunden, wodurch Luftspalten reduziert und thermische Kontaktverluste minimiert werden.

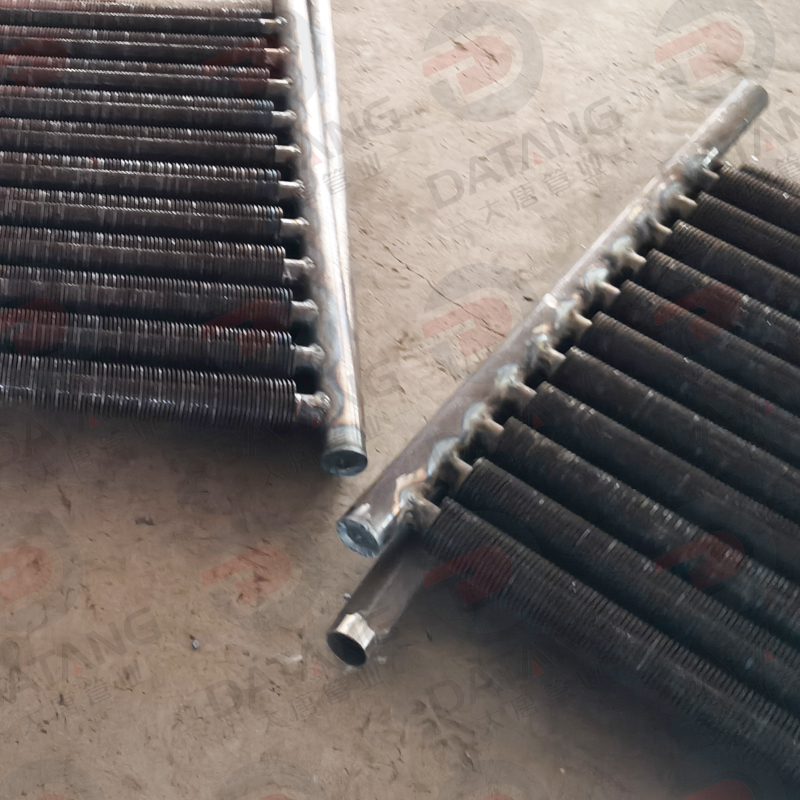

Beide Enden des Dampf-Lamellenrohrheizkörpers sind mit verstärkten Sammelkästen ausgestattet.
Für eine einfache Integration in bestehende Dampfsysteme werden industrielle Flanschanschlüsse verwendet.
| Zubehör | Funktion |
|---|---|
| Entlüftungsventil | Entfernung von Luftansammlungen |
| Kondensatableiter | Ableitung von Kondenswasser |
| Ablaufventil | Sichere Entleerung des Systems |
Diese Komponenten verhindern:
und gewährleisten eine dauerhaft hohe Wärmeübertragungsleistung.
Die äußere Konstruktion ist speziell für industrielle Einsatzbedingungen ausgelegt.
| Merkmal | Beschreibung |
|---|---|
| Gehäusematerial | Verstärkte Stahlblechkonstruktion |
| Schutzfunktion | Mechanischer Schutz der Wärmetauscherrohre |
| Installation | Einfache Montage in Lüftungskanälen |
Der stabile Rahmen unterstützt:
Die Arbeitsweise eines Dampf-Lamellenrohrheizkörpers basiert auf der Wärmeübertragung durch Dampfkondensation.
Der Hochtemperaturdampf gibt seine Wärmeenergie im Inneren der Rohre ab und erwärmt anschließend die vorbeiströmende Luft über die vergrößerte Lamellenoberfläche.
Der gesamte Wärmeübertragungsprozess erfolgt in vier Schritten:
Hochtemperatur-Dampf wird über den Eingangsstutzen in den Dampf-Lamellenrohrheizkörper eingeleitet.
Die integrierte Sammelkammer verteilt den Dampf gleichmäßig auf alle Wärmeübertragungsrohre.
Dadurch wird erreicht:
Im Inneren der Rohre kondensiert der Dampf zu Wasser.
Während dieses Vorgangs wird eine große Menge latenter Wärme freigesetzt.
Im Vergleich zu herkömmlichen Heißwassersystemen bietet die Dampferwärmung durch Kondensationswärme:
Die freiwerdende Wärme wird anschließend durch die Rohrwand an die Lamellen weitergeleitet.
Die Wärme gelangt über mehrere Übertragungswege zur Umgebungsluft:
Die erwärmte Luft kann durch folgende Luftbewegungen verteilt werden:
Die große Lamellenfläche erhöht den Luft-Wärmeaustausch deutlich und sorgt für eine schnelle Erwärmung.
Nach der Wärmeabgabe wird der Dampf zu Kondensatwasser.
Das Kondensat wird durch Kondensatableiter abgeführt und kann anschließend in das Kesselsystem zurückgeführt werden.
Dieser Prozess ermöglicht:
| Vorteil | Beschreibung |
|---|---|
| Energieeinsparung | Wiederverwendung der Kondensatwärme |
| Reduzierter Dampfverbrauch | Verbesserte Energienutzung |
| Höhere Systemeffizienz | Optimierter Heizbetrieb |
Durch die große Lamellenfläche bieten Dampfregister eine deutlich höhere Heizleistung als herkömmliche Glattrohrheizungen.
Vorteile:
Der Dampf-Lamellenrohrheizkörper wurde für anspruchsvolle industrielle Bedingungen entwickelt.
Geeignet für:
| Medium | Anwendung |
|---|---|
| Sattdampf | Standard industrielle Dampferwärmung |
| Überhitzter Dampf | Hochtemperatur-Prozesse |
| Prozessdampf | Industrielle Heizsysteme |
Die robuste Rohrkonstruktion ermöglicht einen zuverlässigen Betrieb bei hohen Temperaturen und Drücken.
Im Vergleich zu traditionellen Heizsystemen bietet der Dampf-Lamellenrohrheizkörper:
Besonders geeignet für:
Durch die Nutzung der Kondensationswärme des Dampfes wird die Energie effizient übertragen.
Dadurch können verbessert werden:
| Bereich | Wirkung |
|---|---|
| Kesselwirkungsgrad | Höhere Energieausnutzung |
| Dampfnutzung | Reduzierter Verbrauch |
| Betriebskosten | Wirtschaftlicher Anlagenbetrieb |
Die Lebensdauer wird unterstützt durch:
Dadurch eignet sich der Dampf-Lamellenrohrheizkörper besonders für kontinuierliche industrielle Anwendungen.
Dampf-Lamellenrohrheizkörper werden in zahlreichen industriellen Heiz- und Wärmeaustauschsystemen eingesetzt.
Typische Einsatzbereiche:
Vorteile:
Geeignet für:
Vorteile:
| Vorteil | Bedeutung |
|---|---|
| Stabile Temperaturregelung | Gleichmäßige Produktqualität |
| Hohe Wärmeeffizienz | Kürzere Trocknungszeiten |
| Zuverlässiger Dauerbetrieb | Geeignet für industrielle Prozesse |
Der Dampf-Lamellenrohrheizkörper kann direkt in Luftkanäle und Klimasysteme integriert werden.
Typische Anwendungen:
Er bietet eine stabile und effiziente Dampfluft-Erwärmung.
Einsatzbereiche:
Vorteile:
| Vergleichskriterium | Dampf-Lamellenrohrheizkörper | Herkömmlicher Glattrohr-Heizer |
|---|---|---|
| Wärmeübertragungsfläche | 3–8 Mal größer | Begrenzte Oberfläche |
| Wärmeübertragung | Sehr hoch | Niedriger |
| Aufheizgeschwindigkeit | Schnell | Langsam |
| Baugröße | Kompakt | Größer erforderlich |
| Dampfnutzung | Sehr effizient | Geringere Effizienz |
| Installation | Einfache Integration in Luftkanäle | Mehr Platz erforderlich |
| Energieeffizienz | Hoch | Niedriger |
Ein Dampf-Lamellenrohrheizkörper ist eine effiziente Lösung für industrielle Dampferwärmungsanwendungen.
Er kombiniert:
✔ Große Wärmeübertragungsfläche
✔ Hohe Temperaturbeständigkeit
✔ Hohe Druckfestigkeit
✔ Effiziente Dampfkondensation
✔ Kompakte Installationsstruktur
✔ Zuverlässigen industriellen Betrieb
✔ Energieeinsparung durch Wärmerückgewinnung
Durch diese Eigenschaften werden Dampf-Lamellenrohrheizkörper weltweit in folgenden Bereichen eingesetzt:
