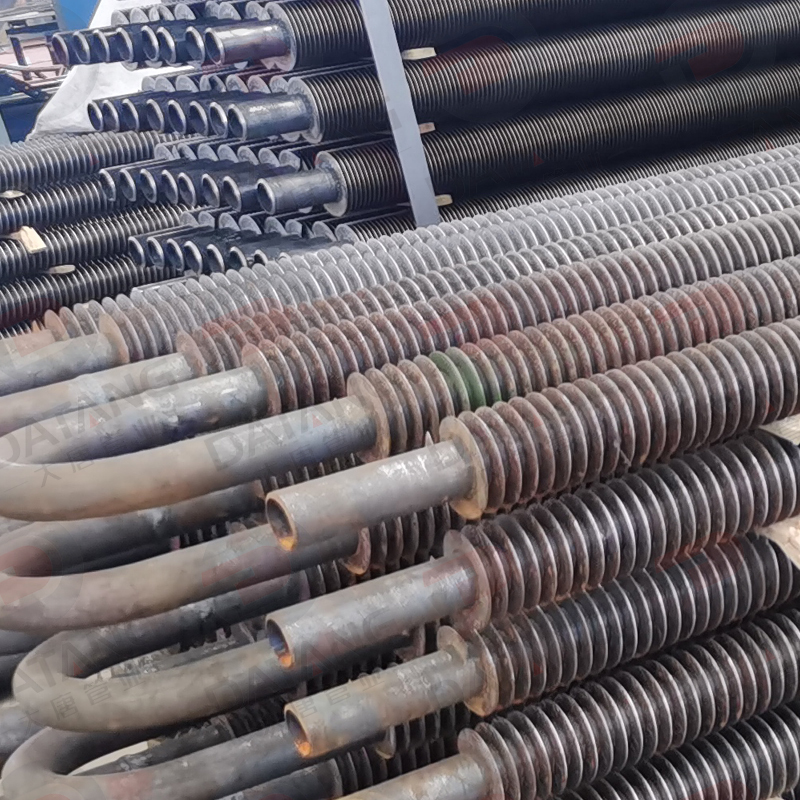

Ein Edelstahl Schlangenrippenrohr ist eine hocheffiziente Luft-Fluid-Wärmeübertragungskomponente, die speziell für industrielle Wärmetauscher entwickelt wurde.
Das Produkt besteht aus einem nahtlosen Edelstahl-Grundrohr, auf dessen Außenseite wärmeabführende Rippen befestigt werden. Anschließend wird das Rippenrohr kontinuierlich zu einer mehrgängigen U-förmigen Serpentinenstruktur gebogen.
Durch diese kompakte Bauweise entsteht ein leistungsfähiges Rippenrohr-Wärmetauscher-Modul, das häufig in Anwendungen eingesetzt wird, bei denen Flüssigkeiten oder Dampf innerhalb des Rohres strömen und Luft über die berippte Außenfläche geführt wird.
Typische Einsatzbereiche sind:
Ein Edelstahl Serpentinen-Rippenrohr besteht aus drei wesentlichen Komponenten:
| Aufbaukomponente | Funktion | Typische Materialien |
|---|---|---|
| Edelstahl-Grundrohr | Transportkanal für Wärmeübertragungsmedien | Edelstahl 304, 316L, 321 |
| Außenrippen | Vergrößerung der Wärmeübertragungsfläche | Edelstahl, Aluminium, Kohlenstoffstahl |
| Serpentinenstruktur | Kompakte Bauform und verbesserte Strömung | Gebogenes Mehrpass-Rippenrohr |
Das nahtlose Edelstahlrohr bildet den inneren Strömungskanal des Wärmetauschers.
| Edelstahlqualität | Eigenschaften | Typische Anwendungen |
|---|---|---|
| Edelstahl 304 | Gute Korrosionsbeständigkeit und hygienische Oberfläche | Allgemeine Industrie, Luftheizung |
| Edelstahl 316L | Sehr hohe Beständigkeit gegen Chloride und Chemikalien | Chemische Anlagen, Meerwasseranwendungen |
| Edelstahl 321 | Hohe Temperaturbeständigkeit | Hochtemperatur-Wärmetauscher |
Das Edelstahlrohr bietet:
Geeignete interne Medien:
| Medium | Anwendung |
|---|---|
| Heißwasser | Industrieheizung und Luftheizregister |
| Dampf | Dampfwärmetauscher und Prozesswärme |
| Thermoöl | Hochtemperatur-Heizsysteme |
| Kältemittel | Kühlanlagen und Wärmepumpen |
| Chemische Prozessflüssigkeiten | Korrosive Industrieprozesse |
Das Rohr wird durch kontinuierliches Biegen in eine Serpentinenform gebracht.
Dadurch entstehen:
Die äußeren Rippen erhöhen die verfügbare Wärmeübertragungsfläche erheblich und verbessern besonders die Luftseite des Wärmetauschers.
| Rippenmaterial | Eigenschaften |
|---|---|
| Edelstahl | Hohe Korrosionsbeständigkeit, geeignet für aggressive Umgebungen |
| Aluminium | Sehr gute Wärmeleitfähigkeit, geringes Gewicht |
| Kohlenstoffstahl | Wirtschaftliche Lösung für Standardanwendungen |
| Rippenform | Beschreibung |
|---|---|
| Spiralrippen | Kontinuierlich gewickelte Rippenstruktur |
| Sägezahn-Rippen | Verbesserte Turbulenz und höhere Wärmeleistung |
| Eingelassene / extrudierte Rippen | Hohe Kontaktfläche zwischen Rohr und Rippe |
| Verfahren | Vorteile |
|---|---|
| Hochfrequenz-geschweißte Rippen | Sehr feste Verbindung, geringer Wärmewiderstand |
| Gewickelte Rippen | Flexible und kosteneffiziente Lösung |
| Extrudierte Rippen | Optimale Wärmeübertragung durch direkte Verbindung |
Besonders hochfrequenz-geschweißte Rippenrohre bieten eine ausgezeichnete thermische Verbindung zwischen Rippe und Rohrwand und gewährleisten eine stabile Wärmeübertragung über lange Betriebszeiten.

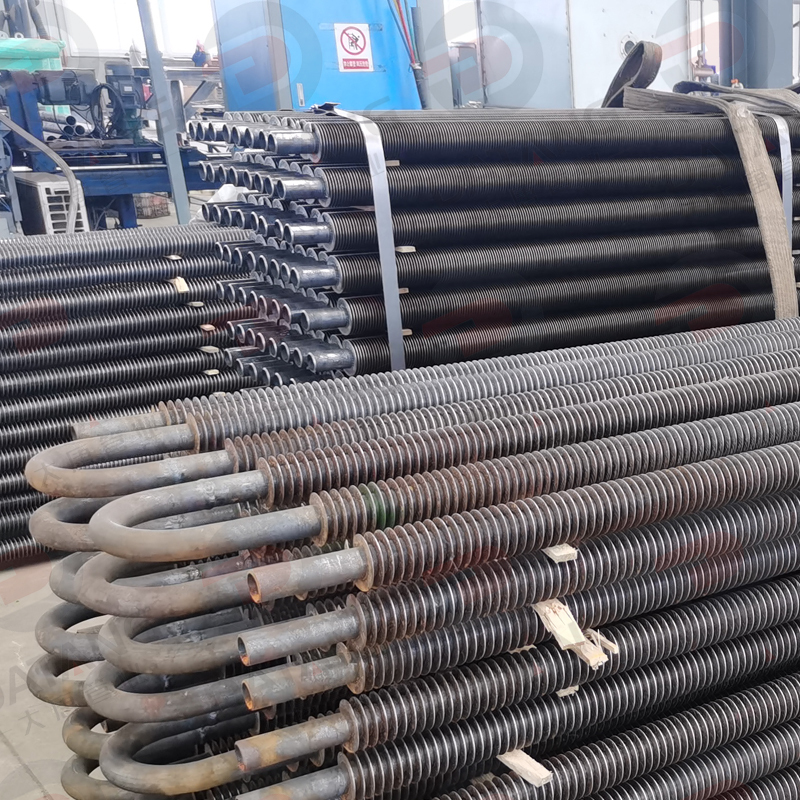

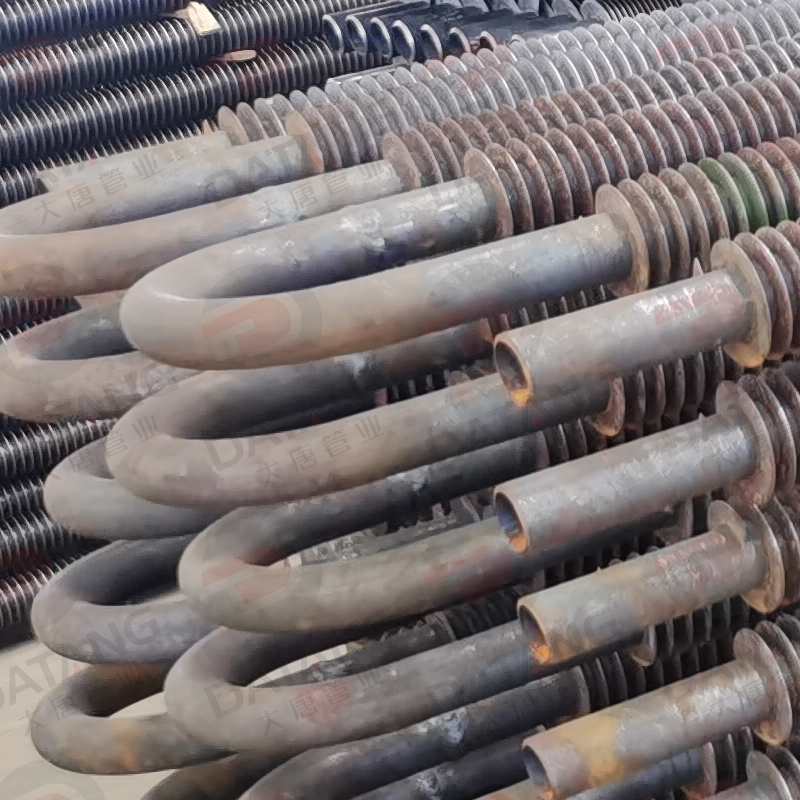

Das Edelstahl Rippenrohr wird mehrfach gebogen und bildet eine kompakte mehrgängige U-förmige Rohrschlange.
Zusammen mit Rahmen und Sammelkästen entsteht ein vollständiges Wärmetauscherrohrbündel.
| Vorteil | Beschreibung |
|---|---|
| Platzsparendes Design | Ideal für begrenzte Installationsräume |
| Mehrfachdurchlauf | Erhöht Turbulenz und Wärmeübertragung |
| Kompakte Bauweise | Höhere Leistung bei kleiner Baugröße |
| Flexible Anpassung | Kundenspezifische Rohrlängen, Reihenanzahl und Rippenabstände möglich |
| Parameter | Ausführung |
|---|---|
| Grundrohrmaterial | Edelstahl 304 / 316L / 321 |
| Rohrtyp | Nahtloses Edelstahlrohr |
| Rippenmaterial | Edelstahl / Aluminium / Kohlenstoffstahl |
| Rippenformen | Spiralrippen, Sägezahnrippen, extrudierte Rippen |
| Herstellungsverfahren | HF-Schweißen, Wickeln, Extrusion |
| Rohrform | Serpentinen-U-Rohr / Mehrpass-Rohr |
| Wärmeträger innen | Wasser, Dampf, Thermoöl, Kältemittel, Prozessmedien |
| Wärmeübertragung außen | Luftströmung durch natürliche oder erzwungene Konvektion |
| Betriebstemperatur | ca. 200–450 °C (abhängig von Material und Ausführung) |
| Anwendung | Wärmetauscher, Heizregister, Trocknungsanlagen, Abwärmerückgewinnung |
Das Edelstahl Schlangenrippenrohr arbeitet nach dem Prinzip der effizienten Luft-Fluid-Wärmeübertragung.
Dabei wird Wärme zwischen einem Medium im Rohrinneren und der vorbeiströmenden Luft über die Rohrwand und die Außenrippen übertragen.
Durch das Edelstahlrohr fließen verschiedene Wärmeübertragungsmedien wie:
Je nach Anwendung nimmt das Medium Wärme auf oder gibt Wärme an die Rohrwand ab.
Die Wärme wird anschließend durch die Edelstahlrohrwand geleitet.
Die außenliegenden Rippen vergrößern die Wärmeübertragungsfläche deutlich und verbessern dadurch die Wärmeabgabe oder Wärmeaufnahme an die Umgebungsluft.
Der Wärmeübertragungsprozess umfasst:
Auf der Außenseite strömt Luft über die berippte Oberfläche.
Die Wärmeübertragung erfolgt durch:
| Luftströmung | Beschreibung |
|---|---|
| Natürliche Konvektion | Wärmeübertragung durch natürliche Luftbewegung |
| Erzwungene Konvektion | Wärmeübertragung durch Ventilatoren oder Gebläse |
Die Serpentinenstruktur verbessert zusätzlich die Strömungsverhältnisse:
Dadurch erreicht das Edelstahl Rippenrohr eine bessere Effizienz als herkömmliche gerade Rohrsysteme.
Bei industriellen Wärmetauschern werden häufig Edelstahl-, Kohlenstoffstahl- oder Kupferrohre eingesetzt.
Edelstahl bietet besonders bei anspruchsvollen Umgebungsbedingungen deutliche Vorteile.
| Eigenschaft | Edelstahl | Kohlenstoffstahl | Kupfer |
|---|---|---|---|
| Korrosionsbeständigkeit | Sehr hoch | Mittel bis gering | Gut |
| Beständigkeit gegen Chemikalien | Sehr gut | Eingeschränkt | Eingeschränkt |
| Wärmeleitfähigkeit | Mittel | Niedrig | Sehr hoch |
| Temperaturbeständigkeit | Sehr hoch | Gut | Mittel |
| Hygienische Anwendungen | Sehr geeignet | Weniger geeignet | Bedingt geeignet |
| Lebensdauer | Sehr lang | Mittel | Mittel |
| Materialkosten | Höher | Niedrig | Hoch |
Edelstahl Schlangenrippenrohre eignen sich besonders für korrosive Umgebungen.
Sie bieten hohe Beständigkeit gegen:
Im Vergleich zu Kohlenstoffstahlrohren:
Edelstahl Serpentinen-Rippenrohre sind für anspruchsvolle industrielle Anwendungen geeignet.
Typische Einsatzbereiche:
Typische Betriebstemperaturen:
| Material | Temperaturbereich |
|---|---|
| Edelstahl 304 | ca. 200–400 °C |
| Edelstahl 316L | ca. 200–450 °C |
| Edelstahl 321 | geeignet für höhere Temperaturen |
(Die tatsächliche Temperaturgrenze hängt von Druck, Medium, Rohrdimension und Konstruktion ab.)
Edelstahl 304 und 316L verfügen über:
Daher werden Edelstahl Rippenrohre häufig eingesetzt in:
Im Vergleich zu Kohlenstoffstahl-Rippenrohren bieten Edelstahlvarianten:
| Vorteil | Nutzen |
|---|---|
| Höhere Korrosionsbeständigkeit | Weniger Austausch und Wartung |
| Stabilere Materialeigenschaften | Zuverlässiger Dauerbetrieb |
| Bessere Beständigkeit gegen Abgase | Geeignet für industrielle Prozesse |
| Weniger Verschmutzung | Konstante Wärmeleistung |
Hinweis:
Edelstahl besitzt eine geringere Wärmeleitfähigkeit als Kupfer und höhere Materialkosten. Trotzdem wird Edelstahl bevorzugt eingesetzt, wenn Korrosionsschutz, Hygiene, Temperaturbeständigkeit und lange Lebensdauer entscheidende Anforderungen sind.
Edelstahl Serpentinen-Rippenrohre werden in zahlreichen industriellen Wärmetauscher-Systemen eingesetzt.
Edelstahl Rippenrohre werden verwendet in:
Vorteile:
Typische Anwendungen:
| Anwendung | Funktion |
|---|---|
| Kessel-Abgaswärmerückgewinnung | Nutzung von Restwärme aus Rauchgas |
| Industrieabgas-Wärmetauscher | Energieeinsparung durch Wärmerückgewinnung |
| Chemische Prozessanlagen | Rückgewinnung thermischer Energie |
Geeignet für:
Das kompakte Serpentinen-Design ermöglicht eine hohe Heizleistung bei begrenztem Installationsraum.
Einsatzbereiche:
Besonders Edelstahl 316L bietet eine hohe Beständigkeit gegenüber aggressiven Medien.
Weitere Einsatzbereiche:
| Anwendung | Beschreibung |
|---|---|
| Luft-Wasser-Wärmepumpen | Effiziente Wärmeübertragung |
| Meerwasser-Wärmetauscher | Korrosionsbeständige Lösung |
| Niedertemperatur-Verdampfer | Kühltechnik |
| Korrosionsbeständige Kühlsysteme | Industrieanlagen |
Geeignet für:
Wir fertigen kundenspezifische Edelstahl Schlangenrippenrohre für industrielle Wärmetauscher, Luftheizsysteme, Trocknungsanlagen, HVAC-Anwendungen und Abwärmerückgewinnungssysteme.
Unsere individuellen Lösungen können angepasst werden an:
| Anpassungsparameter | Optionen |
|---|---|
| Rohrmaterial | Edelstahl 304 / 316L / 321 |
| Rohrdurchmesser | Nach Kundenanforderung |
| Rohrlänge | Individuelle Fertigung |
| Rippenmaterial | Edelstahl / Aluminium / Stahl |
| Rippenabstand | Kundenspezifisch |
| Rohrschlangenabmessung | Nach Einbauraum |
| Anzahl der Serpentinen-Pässe | Mehrpass-Ausführung möglich |
| Betriebstemperatur | Nach Prozessanforderung |
| Betriebsdruck | Nach Systemanforderung |
Die wichtigsten Vorteile zusammengefasst:
✅ Hohe Wärmeübertragungseffizienz
✅ Kompakte Bauform für begrenzte Räume
✅ Hervorragende Korrosionsbeständigkeit
✅ Geeignet für hohe Temperaturen
✅ Lange Lebensdauer
✅ Flexible kundenspezifische Konstruktion
✅ Ideal für industrielle Wärmetauscher
Ein Edelstahl Schlangenrippenrohr ist ein gebogenes Rippenrohr-Wärmetauscherelement mit einem Edelstahl-Innenrohr und außenliegenden Rippen. Die Serpentinenform ermöglicht eine kompakte und effiziente Wärmeübertragung.
Die häufigsten Werkstoffe sind:
316L wird besonders bei chemischen und korrosiven Anwendungen eingesetzt.
Geeignet sind:
Je nach Edelstahlqualität und Konstruktion können Edelstahl Schlangenrippenrohre typischerweise bei etwa 200–450 °C eingesetzt werden.
Ja. Hersteller können Rohrdurchmesser, Rippenabstand, Rohrreihen, Schlangenform, Abmessungen und Materialkombinationen individuell anpassen.
