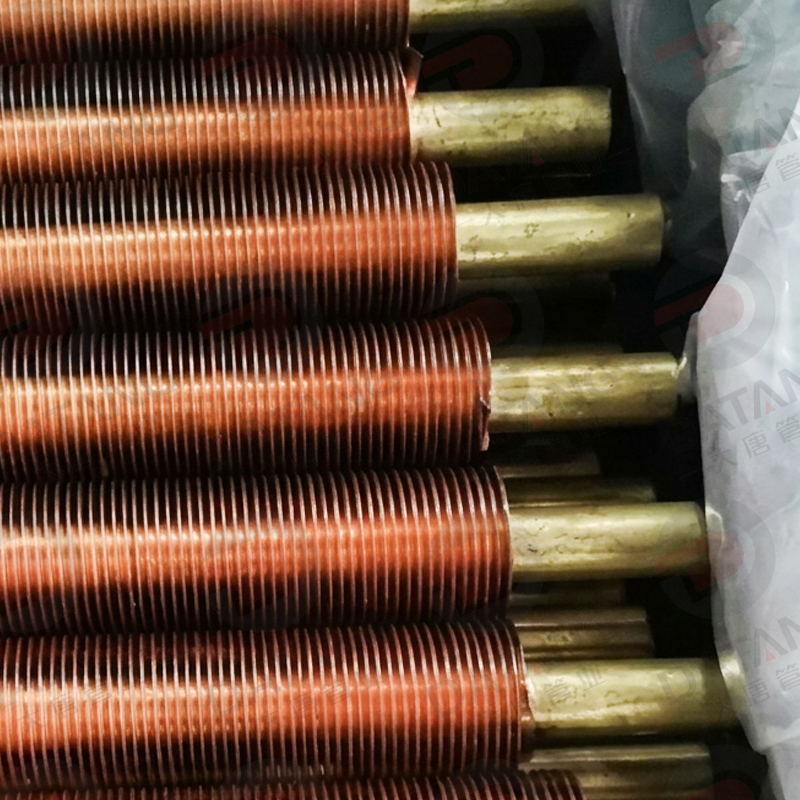

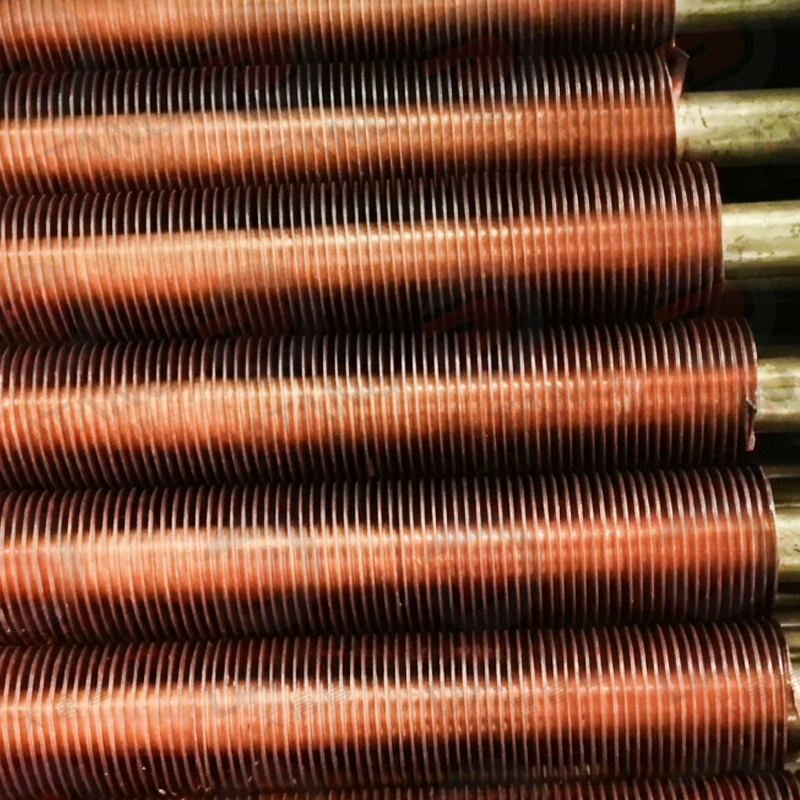

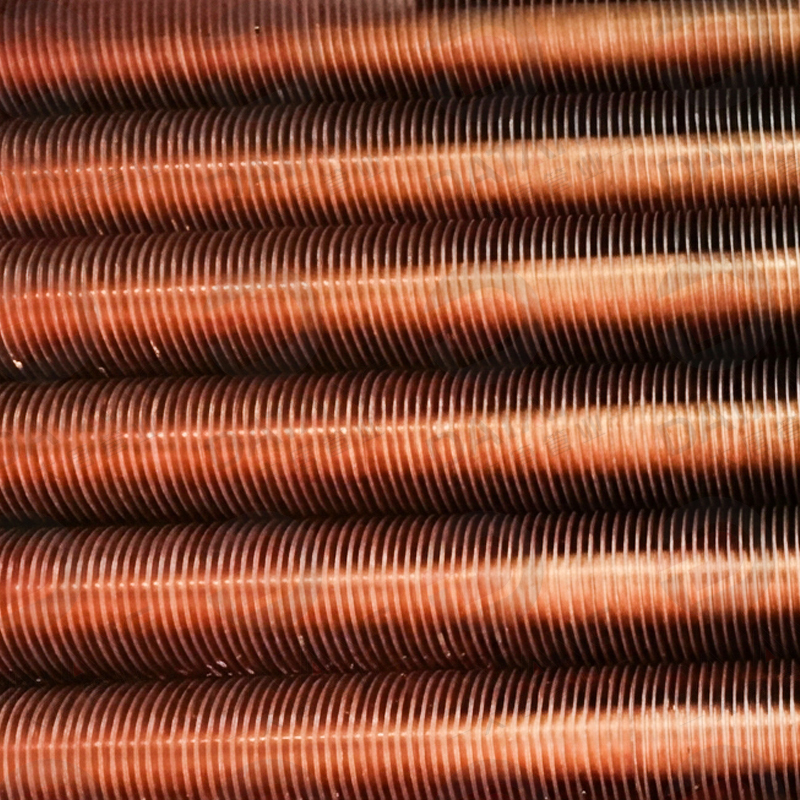

Das G Typ eingebettete Kupfer-Rippenrohr (auch bekannt als G-Rippenrohr, G-Fin Tube oder eingebettetes Rippenrohr) ist ein hocheffizientes Wärmeübertragungselement für industrielle Wärmetauscher.
Bei diesem Verfahren werden Kupfer-Rippenstreifen mechanisch in spiralförmige Nuten eingebettet, die zuvor in die Außenfläche des Grundrohres eingearbeitet wurden.
Durch diese spezielle Verbindung entsteht ein enger mechanischer Kontakt zwischen Rippe und Rohrwand. Dadurch wird der thermische Kontaktwiderstand deutlich reduziert und die Wärmeübertragungseffizienz verbessert.
Aufgrund seiner hohen Wärmeleitfähigkeit, mechanischen Stabilität und Temperaturbeständigkeit wird das G-Rippenrohr häufig in anspruchsvollen Anwendungen eingesetzt, darunter:
Die Herstellung eines G Typ eingebetteten Kupfer-Rippenrohrs erfolgt durch mehrere präzise Verarbeitungsschritte.
Auf der Außenfläche des Grundrohres wird eine spiralförmige Nut mechanisch eingearbeitet.
Ein Kupfer-Rippenband wird in diese Nut eingesetzt.
Durch mechanischen Druck wird die Rippe fest in das Rohr eingebettet.
Dadurch entsteht eine stabile Verbindung mit sehr guter Wärmeleitfähigkeit.
Die Einbettungstiefe der Rippe beträgt normalerweise:
0,35–0,5 mm
Dadurch wird ein zuverlässiger Kontakt zwischen Kupferrippe und Rohrwand gewährleistet.
Nach der Bearbeitung muss die Oberfläche frei sein von:
Das G-Rippenrohr besteht hauptsächlich aus zwei Komponenten:
| Bauteil | Material | Eigenschaften |
|---|---|---|
| Rippenmaterial | T2 Kupfer | Sehr hohe Wärmeleitfähigkeit |
| Grundrohr | Kohlenstoffstahl | Hohe Festigkeit und wirtschaftlich |
| Grundrohr | Edelstahl | Hohe Korrosionsbeständigkeit |
| Grundrohr | Legierungsstahl | Geeignet für hohe Temperaturen |
| Grundrohr | Duplexstahl | Hohe Beständigkeit gegen aggressive Medien |
| Grundrohr | Kupferrohr | Maximale Wärmeleitfähigkeit |
| Parameter | Spezifikation |
|---|---|
| Produktname | G Typ eingebettetes Kupfer-Rippenrohr |
| Andere Bezeichnungen | G-Rippenrohr, G-Fin Tube, Embedded Fin Tube |
| Rippenmaterial | T2 Hochrein-Kupfer |
| Grundrohrmaterial | Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplexstahl, Kupfer |
| Herstellungsverfahren | Mechanisches Einbetten in Spiralnut |
| Einbettungstiefe | 0,35–0,5 mm |
| Mindestwandstärke Grundrohr | ≥ 2 mm |
| Betriebstemperatur | ca. 280–350 °C |
| Max. Betriebsdruck | bis ca. 32 MPa |
| Rippenform | Spiralförmige eingebettete Rippen |
| Verbindung zwischen Rippe und Rohr | Mechanische Pressverbindung |
| Anwendung | Wärmetauscher, Luftkühler, Prozessanlagen |
Kupfer besitzt eine ausgezeichnete Wärmeleitfähigkeit von etwa:
380 W/(m·K)
Dadurch kann Wärme besonders schnell zwischen Rippenoberfläche und Rohr übertragen werden.
Die mechanische Einbettung sorgt für:
Die Wärmeleistung ist vergleichbar mit KL-Rippenrohren, während die mechanische Stabilität höher ist.
Im Gegensatz zu gewickelten Rippenrohren werden die Kupferrippen beim G-Typ fest in die Rohrnut eingebettet.
Dadurch entstehen folgende Vorteile:
| Vorteil | Nutzen |
|---|---|
| Feste Rippenverbindung | Keine einfache Lockerung der Rippen |
| Hohe Vibrationsbeständigkeit | Geeignet für industrielle Anlagen |
| Widerstand gegen Wärmeausdehnung | Stabil bei Temperaturwechseln |
| Lange Lebensdauer | Zuverlässiger Dauerbetrieb |
G Typ eingebettete Rippenrohre können je nach Materialkombination bei Temperaturen von etwa:
280–350 °C
eingesetzt werden.
Vergleich verschiedener Rippenrohrtypen:
| Rippenrohrtyp | Typische maximale Temperatur |
|---|---|
| L-Rippenrohr | ≤ 150 °C |
| KL-Rippenrohr | ≤ 250 °C |
| G-Rippenrohr | ca. 350 °C |
Dadurch eignet sich das G-Rippenrohr besonders für:
Die Kupferoberfläche bietet eine gute Beständigkeit gegenüber atmosphärischer Korrosion.
In Kombination mit geeigneten Grundrohrmaterialien kann das G-Rippenrohr auch unter schwierigen Bedingungen zuverlässig betrieben werden.
Geeignete Umgebungen:
Durch die starke mechanische Verbindung zwischen Rippe und Rohr besitzt das G-Rippenrohr eine hohe Druckfestigkeit.
Der maximale Betriebsdruck kann erreichen:
bis ca. 32 MPa
Der tatsächliche Druckwert hängt ab von:
| Einflussfaktor | Bedeutung |
|---|---|
| Rohrmaterial | Bestimmt die Festigkeit |
| Wandstärke | Höhere Stärke ermöglicht höheren Druck |
| Rohrdurchmesser | Einfluss auf Belastbarkeit |
| Konstruktion | Auslegung des Wärmetauschers |
G Typ Embedded Copper Fin Tubes werden aufgrund ihrer hohen Wärmeübertragungseffizienz, mechanischen Stabilität und Temperaturbeständigkeit in zahlreichen industriellen Wärmetauschersystemen eingesetzt.
Typische Einsatzbereiche sind:
G-Rippenrohre werden häufig in luftgekühlten Wärmetauschern eingesetzt.
Typische Anwendungen:
Vorteile:
| Vorteil | Beschreibung |
|---|---|
| Große Wärmeübertragungsfläche | Verbesserte Wärmeabgabe an die Umgebungsluft |
| Hohe mechanische Stabilität | Geeignet für kontinuierlichen Betrieb |
| Kompakte Bauweise | Platzsparende Wärmetauscherkonstruktion |
| Hohe Effizienz | Optimierte Wärmeübertragung |
In der Petrochemie werden G-Rippenrohre häufig für anspruchsvolle Wärmeübertragungsprozesse eingesetzt.
Typische Anwendungen:
Geeignet für:
Bei der Verarbeitung von Erdgas sind zuverlässige Wärmeübertragungskomponenten erforderlich.
G Typ Kupfer-Rippenrohre werden eingesetzt in:
| Anwendung | Funktion |
|---|---|
| Gas-Kühlsysteme | Abkühlung von Prozessgasen |
| Gasaufbereitungsanlagen | Temperaturregelung |
| Kompressionssysteme | Wärmeabfuhr |
| Prozesswärmetauscher | Energieübertragung |
Die Stahlindustrie benötigt robuste Wärmetauschersysteme für extreme Betriebsbedingungen.
G-Rippenrohre finden Anwendung in:
Vorteile:
In Energieanlagen werden G-Rippenrohre für verschiedene Wärmeübertragungssysteme verwendet.
Typische Anwendungen:
| Bereich | Anwendung |
|---|---|
| Dampfkraftwerke | Kondensator- und Kühlsysteme |
| Wärmerückgewinnung | Nutzung industrieller Abwärme |
| Kraftwerkskühlung | Effiziente Wärmeabfuhr |
| Spezialanlagen | Hochleistungs-Wärmetauscher |
G Typ eingebettete Kupfer-Rippenrohre eignen sich für moderne Heiz- und Kühlsysteme.
Geeignete Medien:
| Medium | Anwendung |
|---|---|
| Freon | Kälteanlagen |
| Ammoniak | Industrielle Kühlung |
| Propan | Kältesysteme |
Typische Anwendungen:
G-Rippenrohre werden zur effizienten Kühlung von Kompressoren und Industrieanlagen eingesetzt.
Vorteile:
Geeignet für:
| Eigenschaft | G-Rippenrohr | KL-Rippenrohr | L-Rippenrohr |
|---|---|---|---|
| Verbindung Rippe/Rohr | Eingebettet | Nachgerollt | Gewickelt |
| Mechanische Festigkeit | Sehr hoch | Hoch | Mittel |
| Wärmeübertragung | Sehr gut | Sehr gut | Gut |
| Temperaturbeständigkeit | Bis ca. 350 °C | Bis ca. 250 °C | Bis ca. 150 °C |
| Vibrationsbeständigkeit | Sehr gut | Gut | Eingeschränkt |
| Lebensdauer | Sehr lang | Lang | Mittel |
| Typische Anwendung | Industrie-Wärmetauscher | Heiz- und Kühlsysteme | Niedrigtemperaturanwendungen |
Das G Typ eingebettete Kupfer-Rippenrohr kombiniert die hervorragende Wärmeleitfähigkeit von Kupfer mit einer fortschrittlichen mechanischen Einbettungstechnologie.
Die enge Verbindung zwischen Rippe und Rohr reduziert den Wärmeübergangswiderstand und verbessert gleichzeitig die Betriebssicherheit.
Die wichtigsten Vorteile:
| Vorteil | Nutzen |
|---|---|
| Hohe Wärmeleitfähigkeit | Schnellere Wärmeübertragung |
| Feste Rippenverbindung | Keine Lockerung während des Betriebs |
| Hohe Temperaturbeständigkeit | Geeignet für industrielle Prozesse |
| Hohe Druckfestigkeit | Einsatz in anspruchsvollen Systemen |
| Lange Lebensdauer | Reduzierte Wartungskosten |
| Flexible Materialkombinationen | Anpassbar an verschiedene Anwendungen |
Als Hersteller bieten wir kundenspezifische G Type Embedded Copper Fin Tubes für industrielle Wärmetauscher an.
Unsere Rippenrohre können individuell angepasst werden:
| Anpassungsparameter | Optionen |
|---|---|
| Rippenmaterial | T2 Kupfer |
| Grundrohrmaterial | Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplexstahl, Kupfer |
| Rohrdurchmesser | Nach Kundenanforderung |
| Rohrwandstärke | Individuell gemäß Druckanforderung |
| Rippenhöhe | Kundenspezifisch |
| Rippenabstand | Nach Wärmeleistungsanforderung |
| Rohrlänge | Individuelle Fertigung |
| Betriebsdruck | Bis ca. 32 MPa möglich |
| Betriebstemperatur | Bis ca. 350 °C möglich |
Um eine zuverlässige Leistung sicherzustellen, werden G-Rippenrohre verschiedenen Prüfungen unterzogen.
Typische Prüfungen:
| Prüfung | Zweck |
|---|---|
| Maßprüfung | Kontrolle der Rohr- und Rippenabmessungen |
| Sichtprüfung | Erkennung von Rissen und Oberflächenfehlern |
| Druckprüfung | Sicherstellung der Druckfestigkeit |
| Wärmeübertragungsprüfung | Bewertung der Leistung |
| Materialprüfung | Kontrolle der Werkstoffeigenschaften |
Ein G Type Embedded Copper Fin Tube ist ein Rippenrohr, bei dem Kupferrippen mechanisch in spiralförmige Nuten des Grundrohres eingebettet werden. Diese Konstruktion sorgt für eine stabile Verbindung und eine effiziente Wärmeübertragung.
Kupfer besitzt eine sehr hohe Wärmeleitfähigkeit von etwa 380 W/(m·K). Dadurch kann Wärme schnell von der Rohrwand auf die Rippenoberfläche übertragen werden.
Typische Grundrohrmaterialien:
Die typische Betriebstemperatur liegt bei:
ca. 280–350 °C
Die genaue Temperatur hängt ab von:
Der Hauptunterschied liegt in der Verbindung zwischen Rippe und Rohr:
| Typ | Verbindung |
|---|---|
| L-Rippenrohr | Rippe wird um das Rohr gewickelt |
| KL-Rippenrohr | Nachgerollte mechanische Verbindung |
| G-Rippenrohr | Rippe wird in eine Rohrnut eingebettet |
Das G-Rippenrohr bietet dadurch eine höhere mechanische Stabilität und Temperaturbeständigkeit.
