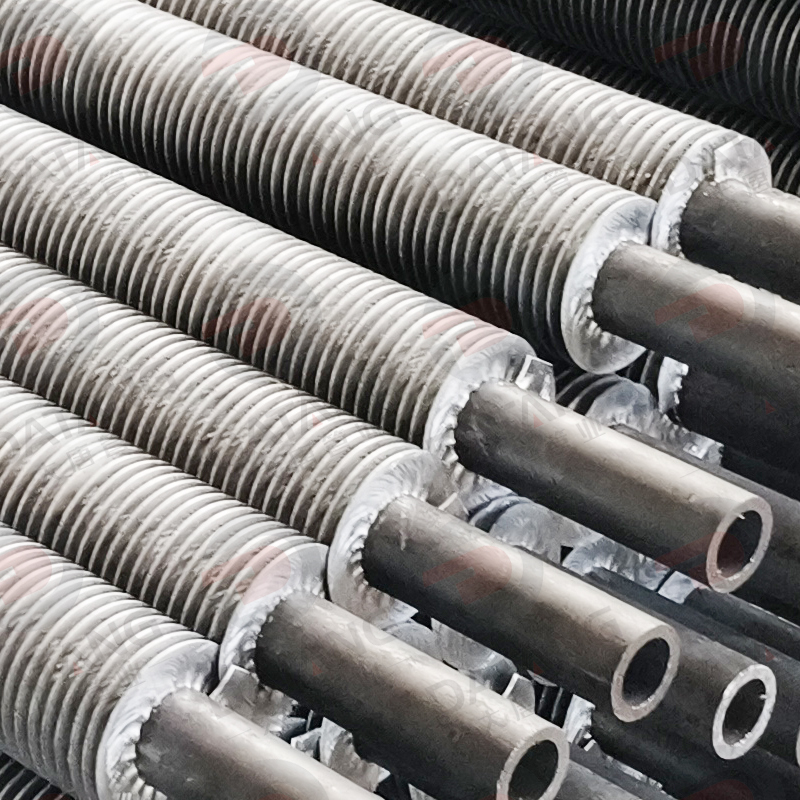

Fabrik-Heizrippenrohre sind speziell entwickelte Wärmeübertragungskomponenten zur effizienten Beheizung großer Industriegebäude wie Produktionshallen, Lagerhallen und Werkstätten.

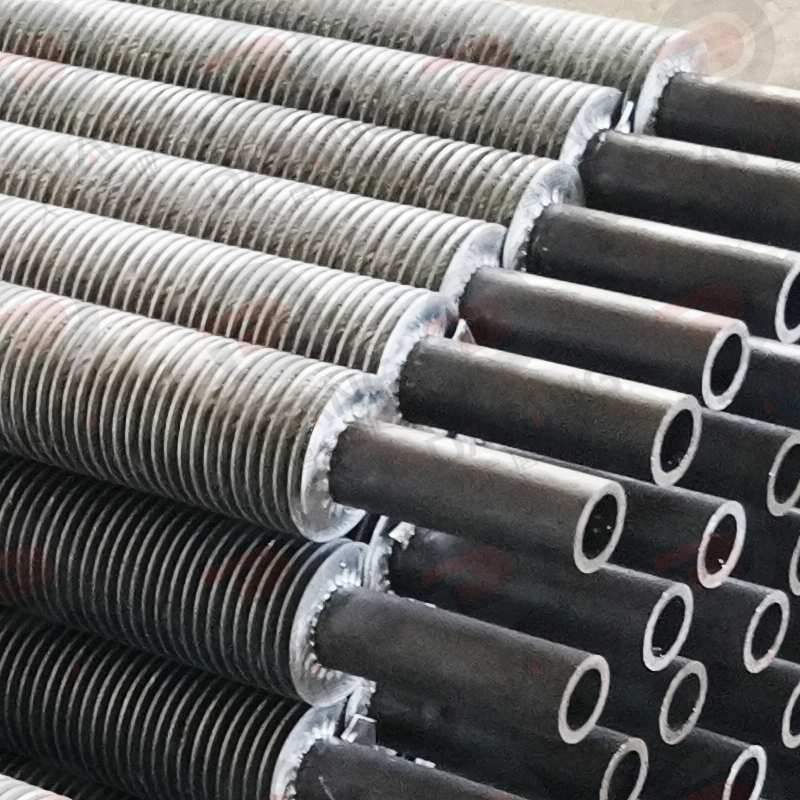

Ein Heizrippenrohr besteht hauptsächlich aus einem Metall-Grundrohr (meist einem nahtlosen Stahlrohr), auf dessen Außenseite spiralförmige Metallrippen durch Schweiß- oder Wickelverfahren befestigt werden. Durch die zusätzliche Rippenstruktur wird die Wärmeübertragungsfläche erheblich vergrößert, wodurch eine höhere Heizleistung und eine bessere Energieeffizienz erreicht werden.
Im Vergleich zu herkömmlichen Heizrohren ohne Rippen ermöglichen Rippenrohre eine deutlich effektivere Wärmeabgabe und sorgen für eine gleichmäßige Temperaturverteilung in großen Industriehallen.
Das Heizmedium, beispielsweise Warmwasser, Dampf oder Thermoöl, strömt durch das innere Grundrohr. Die Wärme wird durch die Rohrwand an die außenliegenden Metallrippen übertragen.
Die Rippen vergrößern die Wärmeabgabefläche um das 5- bis 12-Fache. Dadurch kann die Umgebungsluft die Wärme schneller durch Konvektion und Wärmestrahlung aufnehmen.
Dieses Prinzip ermöglicht:
Ein industrielles Heizrippenrohr besteht hauptsächlich aus zwei Komponenten:
Das Grundrohr bildet den Kern des Rippenrohrs. Es dient als Transportkanal für das Heizmedium und überträgt die Wärme an die außen befestigten Rippen.
Typische Materialien sind:
| Parameter | Spezifikation |
|---|---|
| Rohrdurchmesser | DN25–DN100 |
| Wandstärke | 3–5 mm |
| Material | Q235 Kohlenstoffstahl / Edelstahl 304 |
| Ausführung | Nahtloses Stahlrohr |
| Eigenschaften | Hohe Temperatur- und Druckbeständigkeit, hohe mechanische Festigkeit |

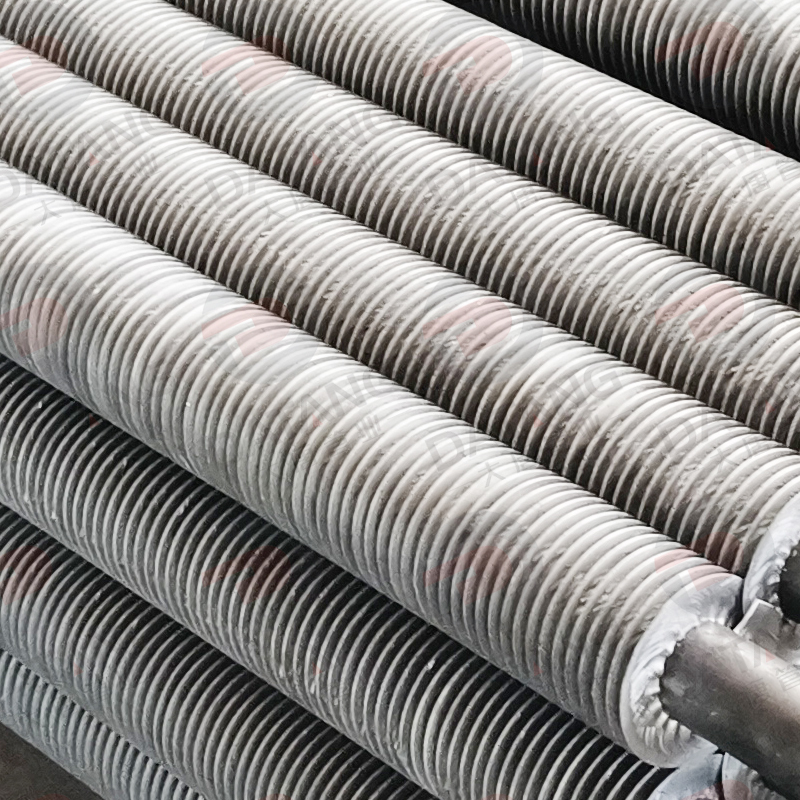

Die Rippen bestehen üblicherweise aus Kohlenstoffstahl oder Aluminium und werden spiralförmig um das Grundrohr gewickelt oder verschweißt.
Durch die große zusätzliche Oberfläche verbessern die Rippen die Wärmeübertragung zwischen Heizmedium und Umgebungsluft erheblich.
| Parameter | Spezifikation |
|---|---|
| Rippenmaterial | Kohlenstoffstahl / Aluminium |
| Rippendicke | 0,3–0,8 mm |
| Rippenabstand | 3–10 mm |
| Bauform | Spiralförmige Rippenstruktur |
| Verarbeitung | Wickeln oder Schweißen |
| Vorteil | Vergrößerte Wärmeübertragungsfläche |
Im Vergleich zu herkömmlichen Heizrohren ohne Rippen können Fabrik-Heizrippenrohre die Wärmeabgabe um etwa 60–80 % verbessern.
Die Vorteile:
Besonders geeignet sind sie für große Werkhallen mit hohen Decken und großen Luftvolumen.
Fabrik-Heizrippenrohre sind für anspruchsvolle industrielle Umgebungen ausgelegt.
Sie bieten:
Typische Einsatzbereiche:
Bei regelmäßiger Wartung kann die Lebensdauer 12–20 Jahre erreichen.
Industrielle Rippenrohre können mit unterschiedlichen Wärmeträgern betrieben werden.
| Heizmedium | Typische Einsatzbedingungen |
|---|---|
| Warmwasser | Bis ca. 130 °C |
| Dampf | 0,3–2,5 MPa |
| Thermoöl | Für Hochtemperaturanwendungen |
Diese Flexibilität macht Heizrippenrohre zu einer vielseitigen Lösung für unterschiedliche industrielle Heizsysteme.
Durch den optimalen Rippenabstand wird eine übermäßige Staubablagerung verhindert.
Die Wartung ist einfach:
| Merkmal | Beschreibung |
|---|---|
| Produkt | Fabrik-Heizrippenrohr / Industrie-Rippenrohr |
| Anwendung | Hallenheizung, Werkstattheizung, Industrieheizung |
| Grundrohr | Nahtloses Stahlrohr |
| Rohrmaterial | Q235 Stahl, Edelstahl 304 |
| Rohrdurchmesser | DN25–DN100 |
| Wandstärke | 3–5 mm |
| Rippenmaterial | Stahl oder Aluminium |
| Rippenstärke | 0,3–0,8 mm |
| Rippenabstand | 3–10 mm |
| Heizmedien | Warmwasser, Dampf, Thermoöl |
| Wärmeflächenvergrößerung | 5–12-fach |
| Lebensdauer | ca. 12–20 Jahre |
Fabrik-Heizrippenrohre werden häufig zur Beheizung großer industrieller Räume eingesetzt, darunter:
Aufgrund ihrer hohen Wärmeleistung, langen Lebensdauer und zuverlässigen Funktion gehören Heizrippenrohre heute zu den wichtigsten Heizlösungen für mittelgroße und große Industriegebäude.
